贴片加工厂对外观判定的方法

2019-12-21
        州川贴片厂对PCBA电路板SMT生产后的外观检验标准是什么?为了更好的为广大客户提供更加优质的SMT贴片加工服务,使横岗贴片加工对PCBA的断定有一定的根据。现在制定本规范断定标准!
一、横岗贴片加工PCBA电路板外表检验判定的定义
一类不良品:
凡是所有贴片加工电路板的对人体或横岗贴片加工危及生命平安的缺陷如:电压不符/烧机/触电等。
二类不良品:
能够贴片加工电路板损坏,功用异常或因贴片资料而影响贴片加工电路板运用寿命的缺陷。
三类不良品:
不影响贴片加工电路板功用和运用寿命,一些外表上的瑕疵成绩及贴片电路板组装上的细微不良或差别的缺陷。
二、贴片加工电路板的外观验收条件。

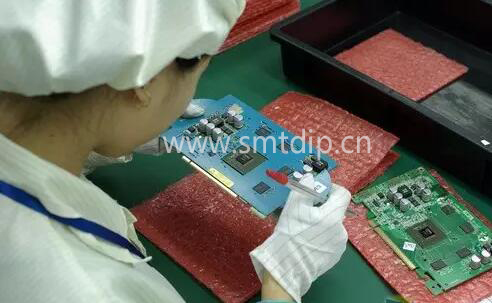

1、检验条件:为避免贴片电路板或贴片元件的静电击穿或者静电击穿破坏造成的PCBA电路板功能损害,QC检测看板里必需穿戴防静电服装,佩戴防护手套或防静电环作业。防静电环必须定期检测功能是否正常。
 2、检验方式:

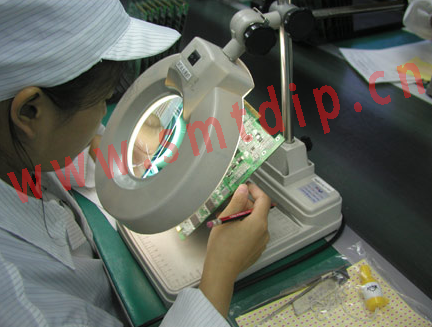

A,传统的贴片加工目检:将贴片加工好的电路板置于距头部约20厘米处,水平角度为45度,以目视或三倍放大镜观察。
深圳SMT贴片加工

深圳SMT贴片加工

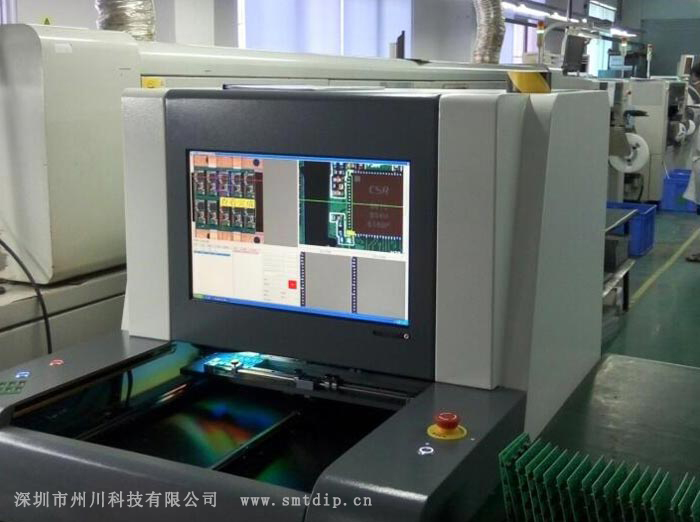

B,AOI光学检测:PCBA电路板取3到5片用AOI光学检测一起反复测试检验调试和修正,最终确认判定图型标准。然后再将批量贴片加工好的电路板放入AOI光学检测仪器里检测。
 4、IQC抽样:依GB/T1212.5-2012,正常检验程度Ⅱ级及正常选取检验一批电路板。
判定合作规范:一类:AQL=0      二类:AQL=0.4       三类:AQL=1.5
 以上内容是州川贴片加工厂对SMT贴片加工的判定标准,欢迎广大朋友来观

深圳SMT贴片加工

横岗贴片加工

,使我们共同进步,为横岗贴片加工品质加油!
